СПЛОШНЫЕ СЕКЦИОННЫЕ КУЛЬТИВАТОРЫ СЕРИИ КС (УC) EURO

Назначение агрегата

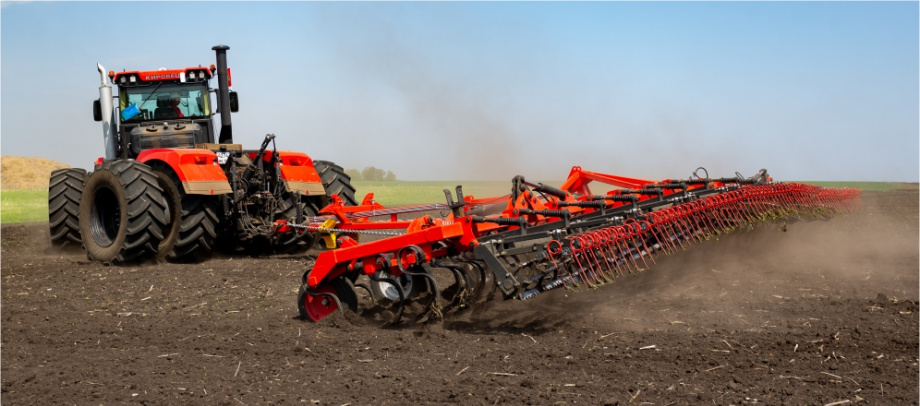

Широкозахватные культиваторы прицепного типа серии КС (УС) EURO, представленные широкой линейкой в каталоге производителя SOLAR FIELDS, предназначены для поверхностной сплошной обработки почвы с глубиной рыхления 40–120 мм. Мощные агрегаты незаменимы в процессе возделывания паров, для выравнивания зяби, измельчения стерневых остатков, уничтожения сорняков и пр.

На культиваторы SOLAR FIELDS опционально устанавливается инновационная система онлайн мониторинга и контроля сельскохозяйственной техники Gremion, которая способна отслеживать и уведомлять как оператора трактора, так и руководителя обо всех наиболее важных параметрах обработки, включая нарушения и отклонения от графика.

Вся информация передается в режиме онлайн непосредственно во время работы техники, а руководитель (агроном, инженер) может удаленно и в любой момент времени получить в личном кабинете детальную информацию о следующих параметрах:

изменение глубины обработки;
транспортная и рабочая скорость;
разворот без выглубления рабочих органов
модель трактора;
модель и ширина захвата прицепной техники;
обработанная площадь за смену;
время простоев техники.

ОПЦИОНАЛЬНОЕ ОСНАЩЕНИЕ

Система онлайн мониторинга и контроля Gremion

контроль следующих параметров при работе техники:

изменение глубины обработки;
транспортная и рабочая скорость;
разворот без выглубления рабочих органов

Технические характеристики

Показатель	КС-14 (УС) EURO	КС-16 (УС) EURO
Рабочая ширина захвата (мм)	14800	16000
Мощность трактора (л.с.)	380-450	500-600
Масса орудия со шлейф-катком и двумя рядами пружинных боронок:	6870	7200
Рабочая скорость (км/ч)	8-12	8-12
Количество рабочих органов на стойках: 3-х рядное (шт.)	42	56
Производительность за один час эксплуатационного времени (га)	8,9-13,35	9,6-14,4
Производительность за один час основного времени при скорости 12 км/ч (га)	11,84-17,8	12,8-19,2
Дорожный просвет в транспортном положении (мм)	300	300
Транспортная скорость (км/ч)	20	20
Габариты в рабочем положении (длина/ширина/высота мм)	8950/14800/1520	8950/16010/1520
Габариты в транспортном положении (длина/ширина/высота мм)	6200/3920/3970	6200/3920/3970
Глубина обработки (см)	4-12	4-12

Преимущства агрегата

СМАЗЫВАЕМАЯ ВРАЩАЕМАЯ СЕРЬГА

Смазываемая вращаемая серьга с возможностью замены. Исключает нагрузки на прицепную скобу трактора во время транспортировки по пересеченной местности. Наличие страховочной цепи.
Гидравлика (США)

Комплектующие гидравлики PARKER HANNIFIN LLC (США). Двухоплеточные РВД с максимальным рабочим давлением в 380 Бар, высокой износостойкостью внутреннего и наружного слоя. Бесшовные трубы х/к12х1.2 из нержавеющей стали и фитинги с системой соединения без использования сварочного процесса («врезное кольцо») гарантируют герметичность соединения. БРС (быстроразъемное соединение) с системой двухстороннего запирания.
Прицеп

Прицепное устройство шарнирно соединено с рамой, через два смазываемых соединения и гидроцилиндры. Данная система позволяет прицепу находиться во время работы в плавающем положении, тем самым обеспечивая продольное копирование рельефа.
РАМА 120Х120Х6 ММ

Рамные конструкции выполнены из профильных труб сечением 120х120х6 мм, несущие балки рабочих органов выполнены из труб сечением 60х60х4 мм. Несущие балки рабочих органов (S-образных стоек) установлены под углом +3° к плоскости рамы (определен испытаниями). При работе стойка отклоняется назад (на 2-5°), в результате: - лапка занимает наиболее оптимальное положение; - лезвия лапок вибрируют близко к горизонтали; - тяговое сопротивление уменьшается; - расход ГСМ снижается; - качество обработки почвы повышается.
Копирование рельефа

Боковые секции (крылья) во время работы культиватора находятся в плавающем положении ±5°, тем самым обеспечивая поперечное копирование рельефа.
Подпружинник

Подпружинник обеспечивает защиту стойки при повышенной нагрузке, что дает возможность использовать культиватор во время выравнивания зябей (данное оснащение доступно только в 4-х рядном исполнении для стойки сечением 45х12 мм).

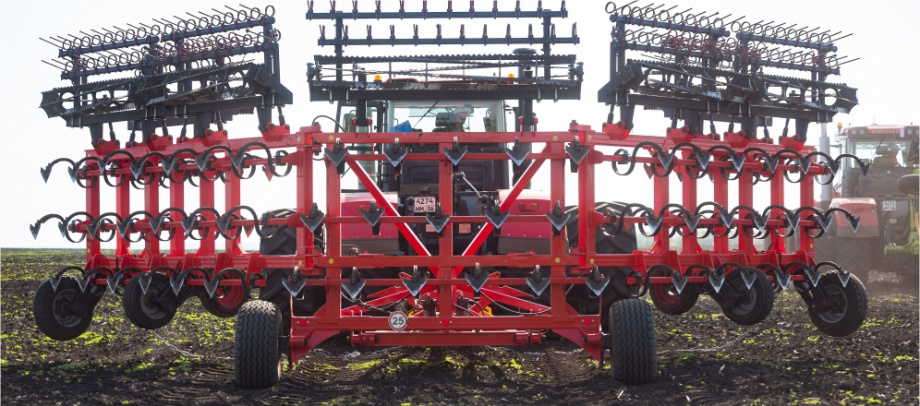

S- образная стойка

Особая расстановка рабочих органов с одинаковым шагом позволяет добиться перекрытия в 5 см, что обеспечивает 100% подрезания сорняка по всей ширине орудия, исключая забивание.

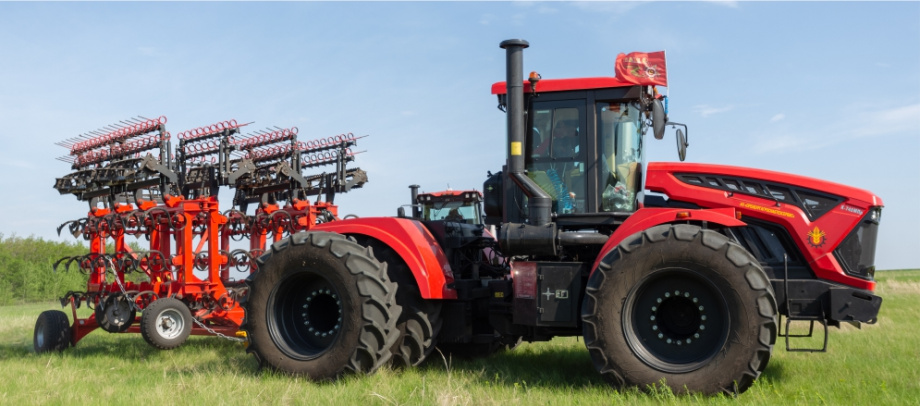

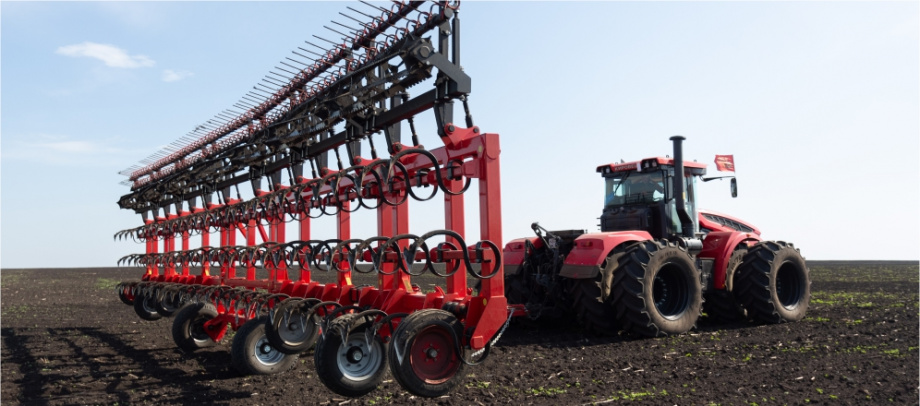

Габаритные размеры

Оригинальная система складывания орудий (с шириной захвата до 10 м) позволяет не превышать транспортную ширину в 2,5 метра.
Опорные колеса

8 опорных колес расположены перед рабочими органами. - исключает налипание земли при работе на переувлажненной почве; - равномерно держит глубину обработки почвы по всей площади культиватора; - 100%-е перекрытие культиваторными лапами.
Транспортное шасси

Бескамерное колесо в сборе STARCO или ALLIANCE (усиленный диск + шина) 10.5/80-15.3 (14PR) (у культиваторов с шириной захвата 12-14 м колесо 11.5/80-15.3 (14PR)). 6-ти шпилечная ступица STARCO, ROC, TVZ или ADR в сборе с усиленной осью (диаметр 65 мм). Специальное уплотнение на ступице обеспечивает 100% герметичность узла.
Пружинные боронки

Пружинные боронки вычесывают подрезанную растительность и выравнивают микрорельеф поля. При обработке засоренных почв, с целью исключения забивания, глубина обработки и угол наклона (0, 15, 30 градусов) пружинных боронок настраивается механически. Зуб пружинной боронки изготовлен из специально закаленной стали с диаметром 12 мм, что позволяет вести работу в самых тяжелых условиях и на максимальных глубинах.
Шлейф-катки

Шлейф-катки оснащены амортизационной регулировочной системой, которая нивелирует ударные нагрузки от работы катка, позволяет регулировать глубину обработки почвы. Обеспечивают дробление, выравнивание и мульчирование верхнего слоя почвы по всей ширине захвата орудия.
Зубчатая планка катка

Зубчатая планка катка (10х60 мм) закручена в спираль на угол 60°.
Регулировка глубины

Регулировка глубины обработки почвы дискретная, происходит в пределах от 4 до 12 см (с учетом «проседания» опорных колес до 5 см), производится путем перемещения полуосей по сектору с шагом регулировки ~1 см.
Лакокрасочное покрытие

Трехслойное защитное покрытие: один слой грунта ГОСТ 25129-82, два слоя однокомпонентной высокоглянцевой атмосферостойкой эмали.
Соответствие технике безопасности

Орудия оборудованы световозвращателями (ГОСТ Р 53489-2009), знаками ограничения скорости, габаритными светоотражателями и противооткатными упорами.
